8824 Engine Timing Kit - for VW Group 1.5 TSi Petrol

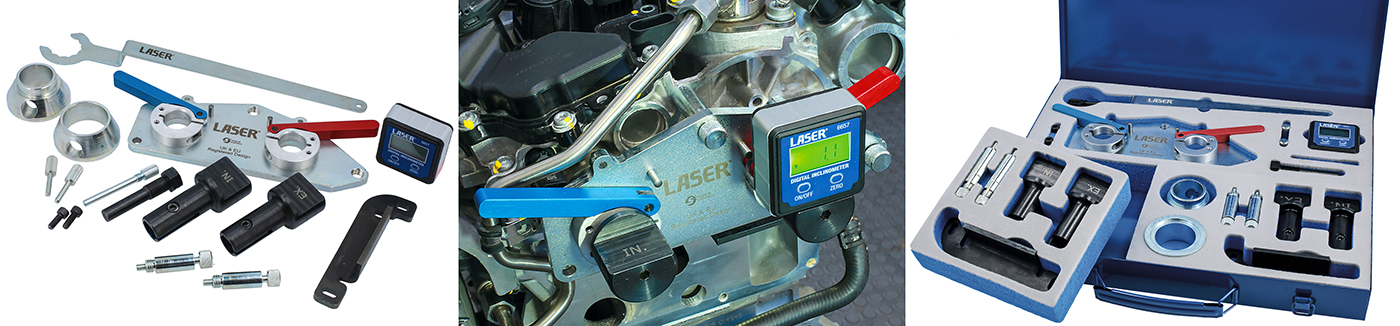

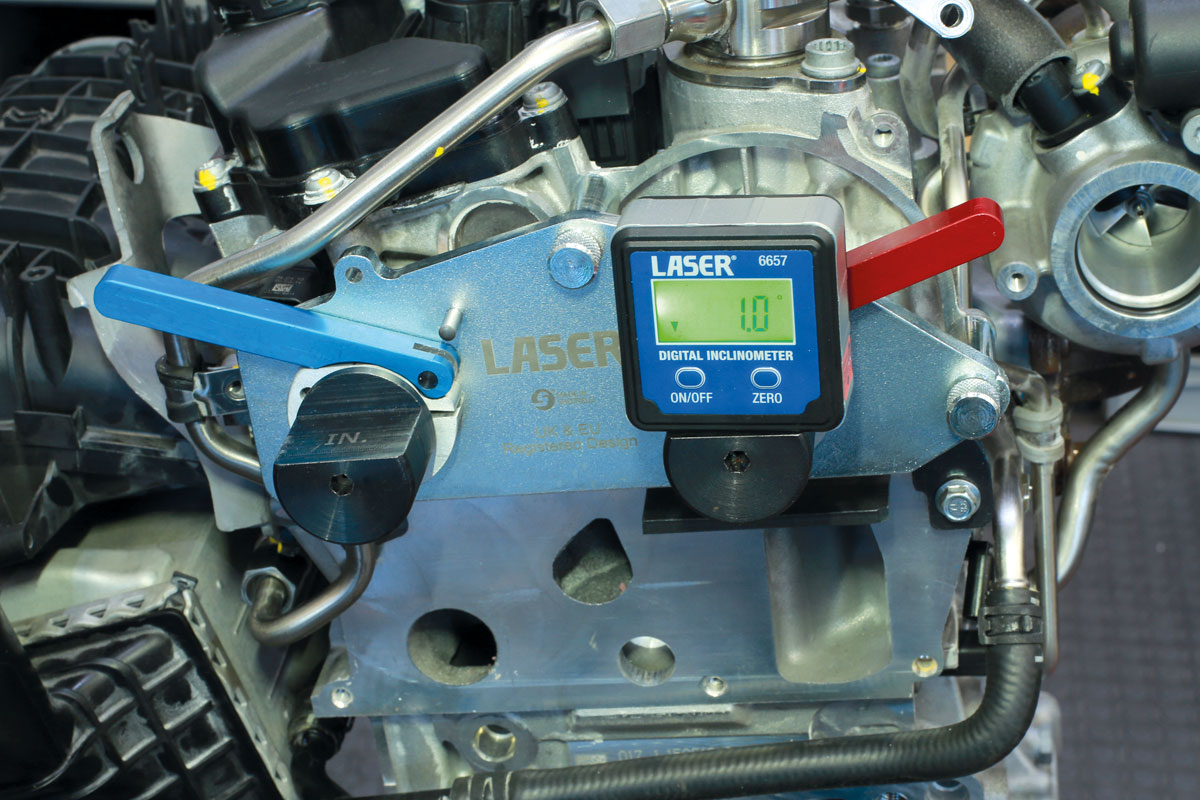

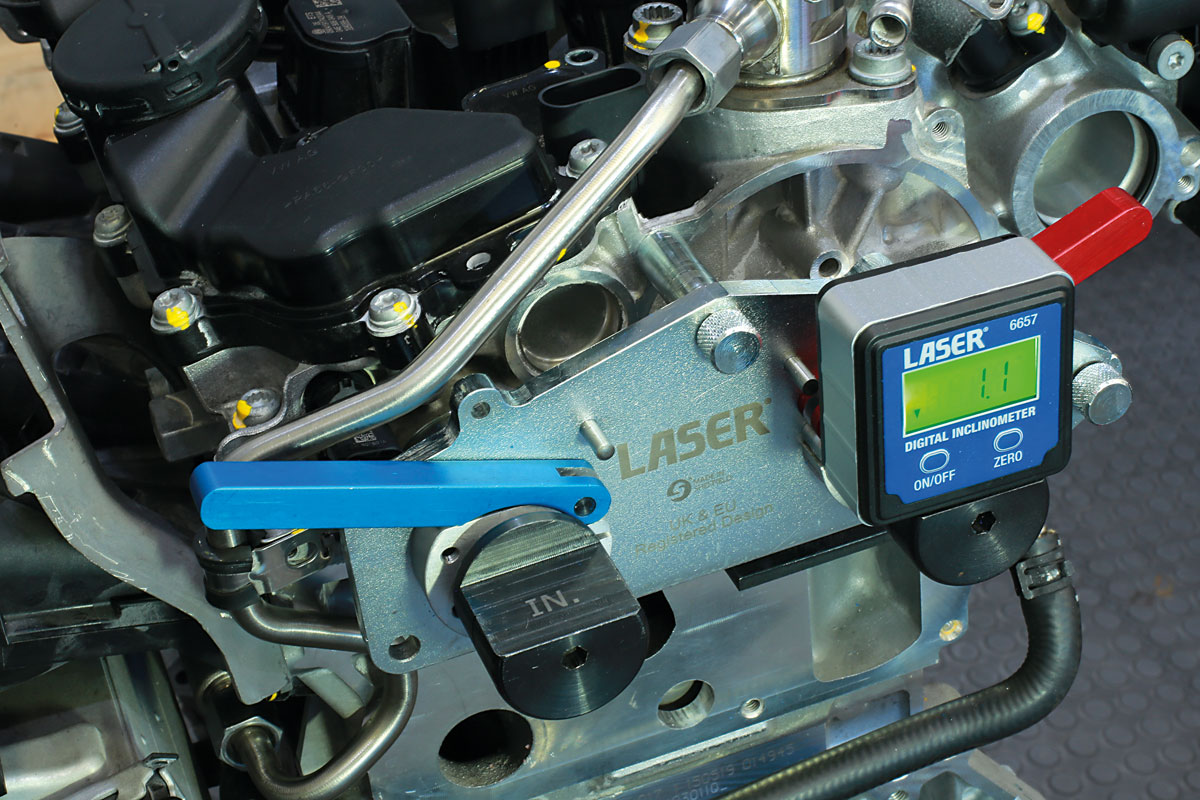

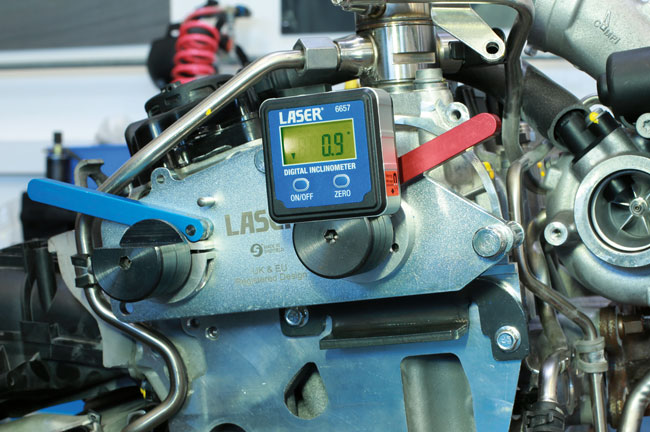

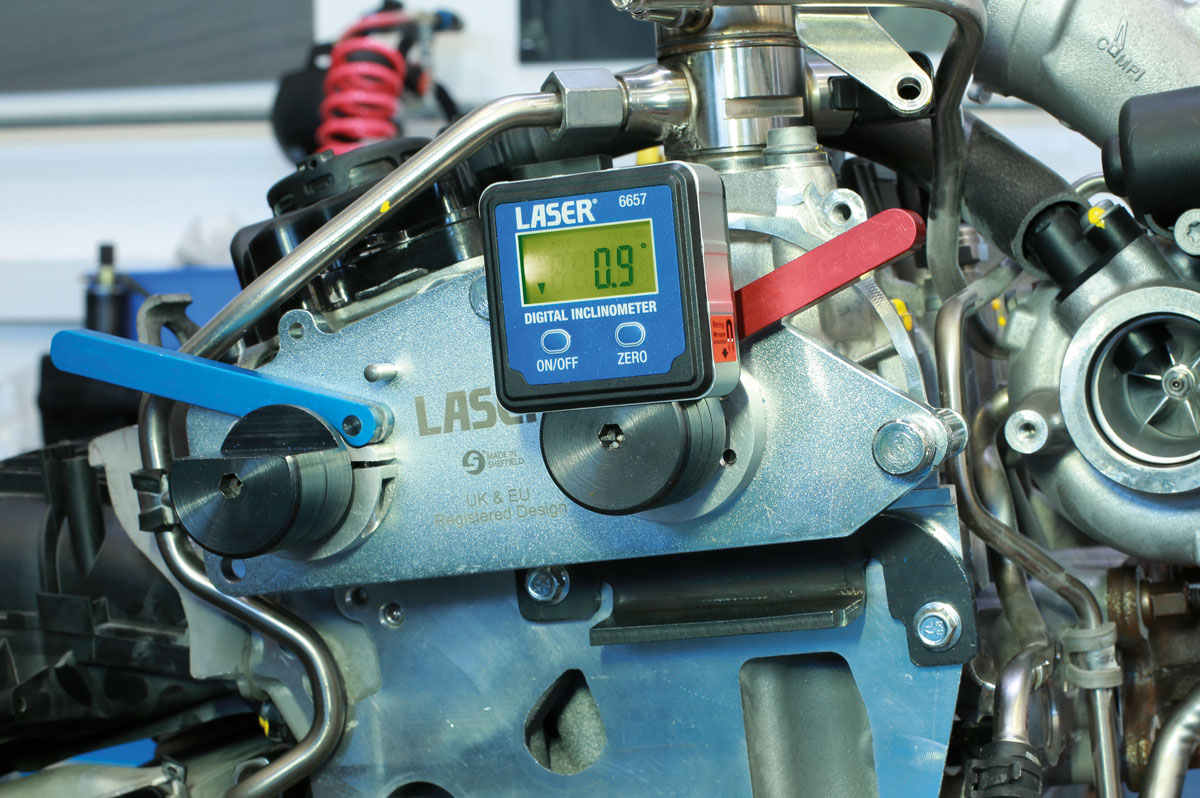

The Laser 8824 kit has been developed to allow the user to align, set and check the camshaft timing of the Volkswagen Group EA 211, 4 cylinder TSI petrol engines* without the need to resort to computer based alignment tools. The 8824 utilises a battery powered digital inclinometer combined with accurately manufactured adaptors and alignment tooling to ensure the camshafts are set correctly. There should be no need for interaction with the vehicles OBD system if following the correct Laser tools procedure while making the alignment. *For earlier engines use with Laser Part No. 8866.
- Applications include: Audi (from 2017), Seat (from 2017), Skoda (from 2017) & Volkswagen (from 2017).
- Engine applications include: 1.5L TSi petrol engines -DACA, DACB, DADA, DFYA, DPBA, DPCA & DPBE.
- Engine variants include: EA211, EVO 4 cylinder TSi ACT.
- Use in accordance with Laser Tools 8824 instructions.
- Camshaft pulley holding tools (Laser Part Nos. 7279 & 8421) or similar must be used when loosening or tightening the camshaft pulleys. Made in Sheffield. Multiple EU & UK Registered Designs.
TSP: £952.50 ex VAT £1143.00 inc VAT
Mit dem Motoreinstellwerkzeugsatz Laser 8824 kann der Anwender die Steuerzeiten der 3- und 4-Zylinder-TSI-Benzinmotoren EA 211 der Volkswagen-Gruppe einstellen und überprüfen, ohne auf computerbasierte Einstellwerkzeuge zurückgreifen zu müssen. Der Motoreinstellwerkzeugsatz 8824 verwendet einen batteriebetriebenen digitalen Neigungsmesser in Kombination mit präzise gefertigten Adaptern und Ausrichtungswerkzeugen, die eine korrekte Einstellung der Steuerzeiten sicherstellen. Eine Interaktion mit dem OBD-System des Fahrzeugs ist nicht erforderlich, wenn bei der Einstellung das korrekte mit den Laserwerkzeugen durchzuführende Verfahren korrekt befolgt wird.
- Einsatzmöglichkeiten u. a.: Audi (ab 2017), Seat (ab 2017), Skoda (ab 2017) und Volkswagen (ab 2017).
- Einsatzmöglichkeiten für Motoren u. a.: 1,5-l-TSi-Benzinmotoren -DACA, DACB, DADA, DFYA, DHFA, DPBA, DPCA und DPBE.
- Die Motorvarianten umfassen: EA211, EVO 4 Zylinder TSi ACT.
- Verwendung gemäß der Anleitung zu Laser Tools 8824.
- Zum Lösen oder Festziehen der Nockenwellenräder müssen geeignete Haltewerkzeuge (Laser Teile-Nr. 7279 und 8421) oder ähnliche verwendet werden. Hergestellt in Sheffield.
TSP: £952.50 ex VAT £1143.00 inc VAT
Le kit Laser 8824 a été développé pour permettre à l'utilisateur d'aligner, de régler et de vérifier le calage de l'arbre à cames des moteurs à essence EA 211, 3 et 4 cylindres TSI du groupe Volkswagen sans avoir besoin de recourir à des outils d'alignement informatisés. Le 8824 utilise un inclinomètre numérique à pile, associé à des adaptateurs et à des outils d'alignement fabriqués avec précision pour garantir le réglage correct des arbres à cames. Une interaction avec le système OBD du véhicule ne devrait pas être nécessaire si l'on suit la procédure correcte recommandée pour les outils Laser lors de l'alignement.
- Les applications comprennent : Audi (à partir de 2017), Seat (à partir de 2017), Skoda (à partir de 2017) et Volkswagen (à partir de 2017).
- Applications moteur : Moteurs à essence 1,5 L TSi -DACA, DACB, DADA, DFYA, DHFA, DPBA, DPCA et DPBE.
- Les variantes de moteurs comprennent : EA211, EVO 4 cylindres TSi ACT.
- Utiliser conformément aux instructions de Laser Tools 8824.
- Les outils de maintien de poulies d'arbres à cames (Références Laser 7279 et 8421) ou similaires doivent être utilisés pour le desserrage ou le serrage des poulies d'arbres à cames. Fabriqué à Sheffield.
TSP: £952.50 ex VAT £1143.00 inc VAT
Applications
| Manufacturer | Model | Year | Engine Codes | |
|---|---|---|---|---|
| Audi | A1 Sportback/citycarver/allstreet | (GBA/GBH) | 2018 - on |
1,5 TFSI
DADA DFYA DPCA |
| A3 Saloon/Sportback/Cabrio | (8VK/8VF/8VM/8VE) | 2017 - 2021 | ||
| A3 Saloon/Sportsback | (8YS/8YA) | 2020 - on | ||
| Q2 | (GAB) | 2018 - 2020 | ||
| Q2 | (GAG) | 2020 - on | ||
| Q3 /Sportback | (F3B/F3N) | 2018 - on | ||
| Manufacturer | Model | Year | Engine Codes | |
|---|---|---|---|---|
| Seat | Arona | (KJ7) | 2017 - 2021 |
1,5 TSI
DACA DADA DFYA DPBA DPCA |
| Ateca | (KH7) | 2018 - 2020 | ||
| Ateca | (KHP) | 2020 - on | ||
| Ibiza | (KJ1) | 2017 - 2021 | ||
| Leon/Leon ST | (5F1/5F5)(5F8) | 2018 - 2020 | ||
| Leon/Leon ST | (KL1)(KL8) | 2020 - on | ||
| Tarraco | (KN2) | 2019 - on | ||
| Manufacturer | Model | Year | Engine Codes | |
|---|---|---|---|---|
| Skoda | Fabia IV | (PJ3) | 2021 - on |
1,5 TSI
DADA DFYA DPCA |
| Kamiq | (NW4) | 2019 - on | ||
| Karoq | (NU7) | 2017 - on | ||
| Kodiaq | (NS7) | 2017 - on | ||
| Octavia III | (5E3/5E5) | 2018 - 2020 | ||
| Octavia IV | (NX3/NX5) | 2020 - on | ||
| Scala | (NW1) | 2019 - on | ||
| Superb III | (3V3/3V5) | 2017 - on | ||
| Manufacturer | Model | Year | Engine Codes | |
|---|---|---|---|---|
| Volkswagen | Arteon | (3H7) | 2017 - 2020 |
1,5 TSI
DACA DACB DADA DFYA DPBA DPBE DPCA |
| Golf SV/Sportsvan | (AM1/AN1) | 2017 - 2021 | ||
| Golf VII/Estate | (BQ1/BV5) | 2017 - 2021 | ||
| Golf VIII/Estate | (CD1/CG5) | 2020 - on | ||
| Passat | (3G2/3G5) | 2018 - 2019 | ||
| Passat | (CB2/CB5) | 2019 - on | ||
| Polo | (AW1) | 2017 - 2021 | ||
| T-Cross | (C11) | 2019 - on | ||
| Tiguan/Allspace | (AD1/BW2) | 2019 - 2021 | ||
| Tiguan | (AX1) | 2020 - on | ||
| Touran | (5T1) | 2018 - on | ||
| T-Roc/Cabriolet | (A11/AC7) | 2017 - 2022 | ||

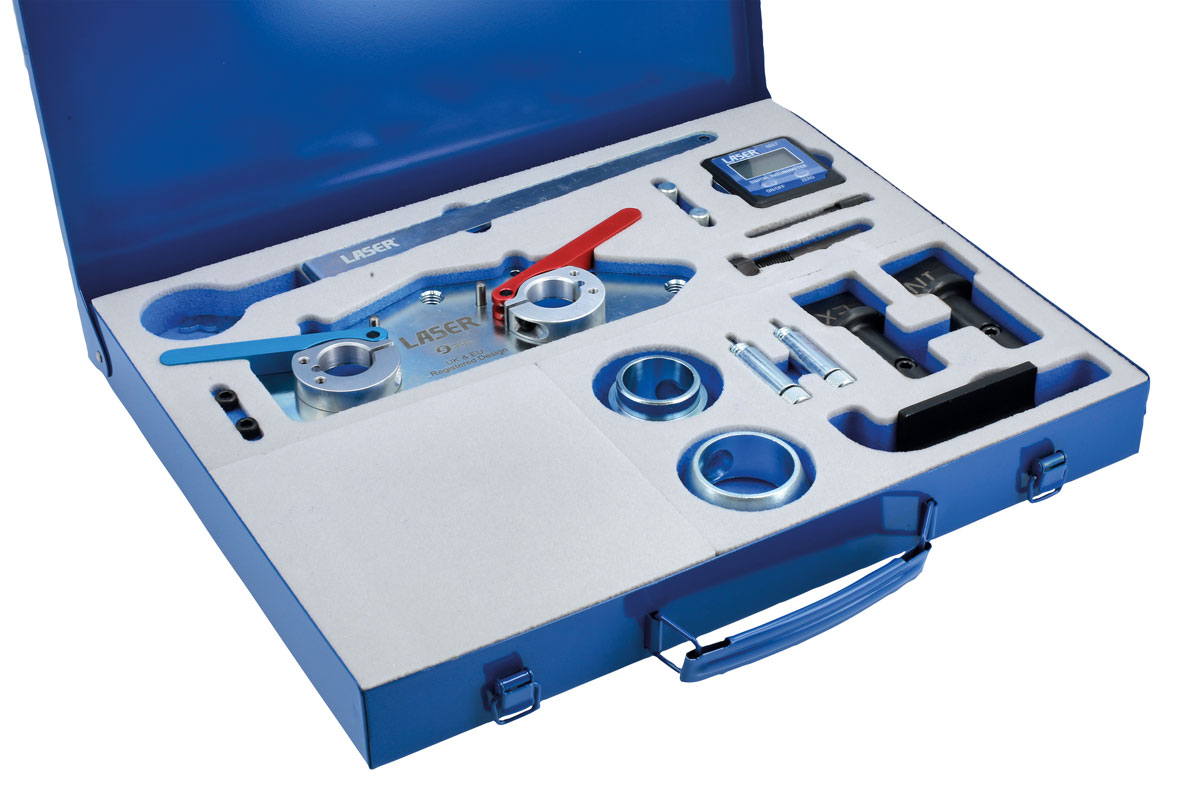

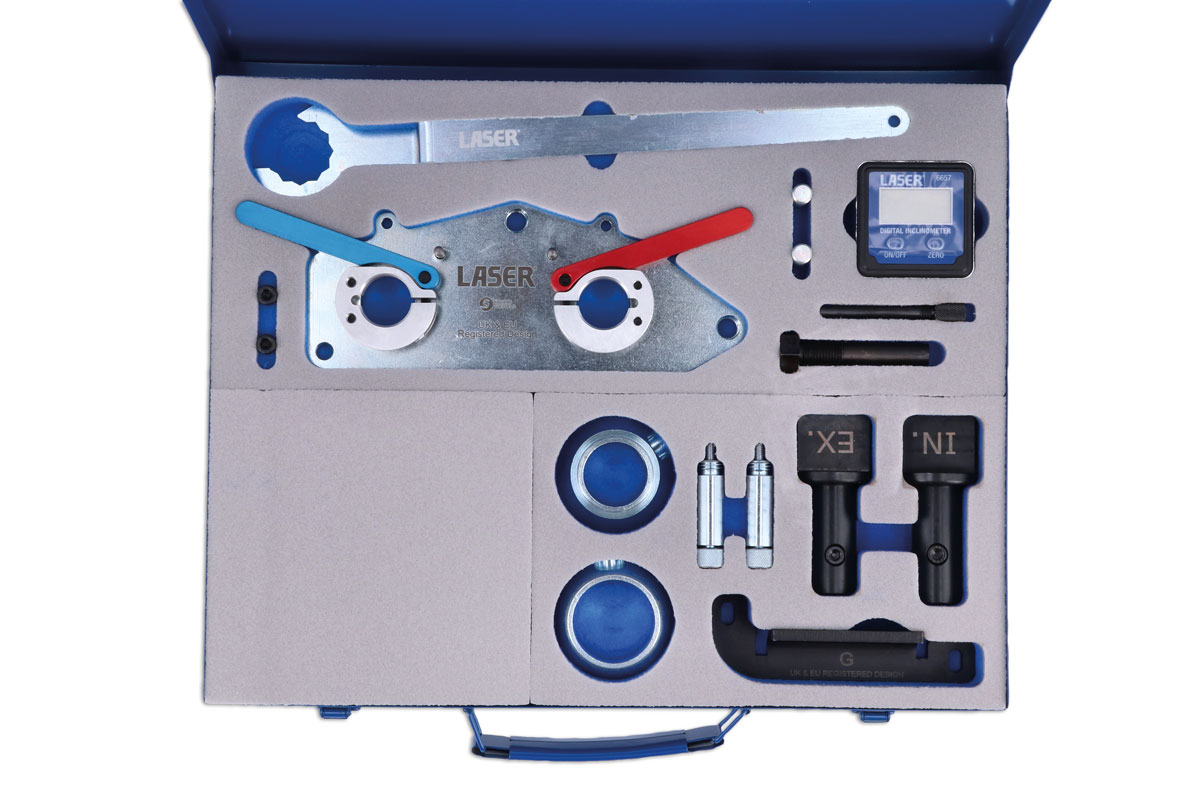

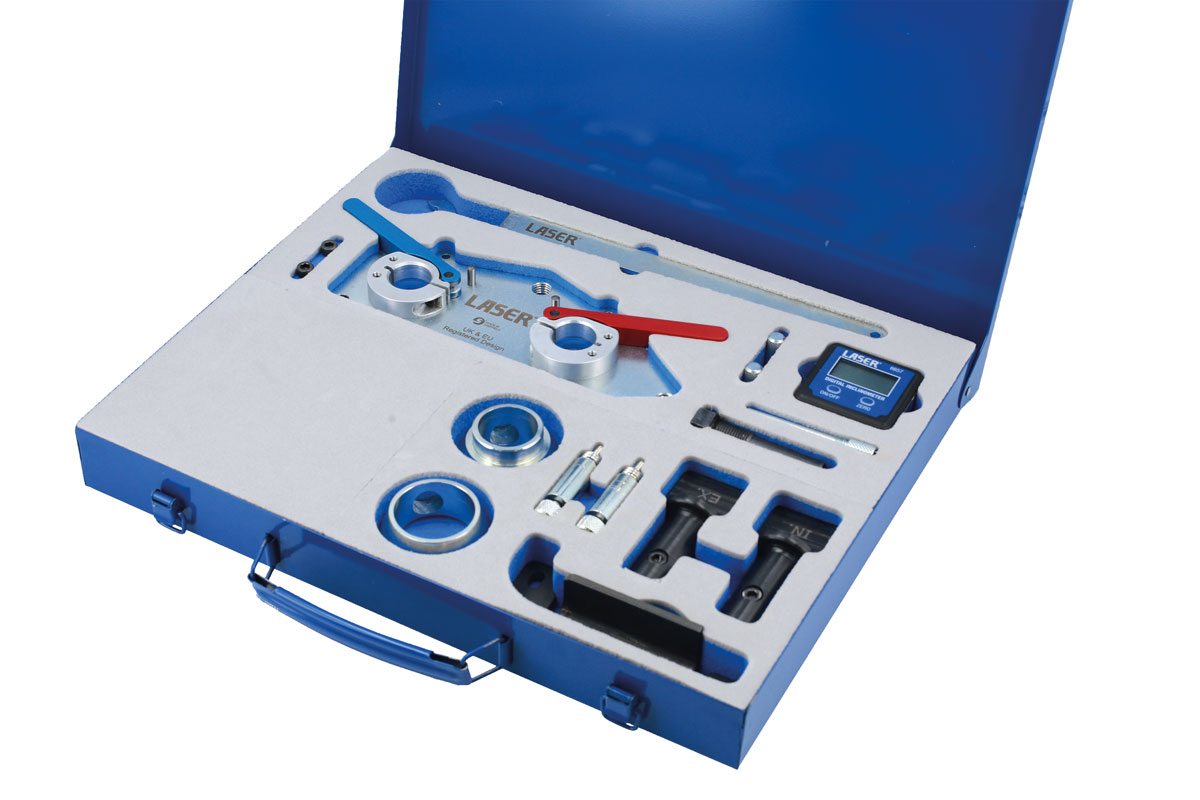

Set Contents
| Component | Description | OEM Toolcodes |
|---|---|---|
| C1044 | Brake Stop Pin x 2 |
|
| C1052 | Adapter Plate for Camshaft housing |
VAS 611 007
|
| C1053 | Mounting Spacers & Screws for A |
|
| C1056 | Inlet Camshaft Spacer Boss (EA211 EVO) |
|
| C1057 | Exhaust Camshaft Spacer Boss (EA211 EVO) |
|
| C1058 | Inlet Camshaft Adapter (EA211 EVO) |
|
| C1059 | Exhaust Camshaft Adapter (EA211 EVO) |
|
| C1060 | Inclinometer Reference Bar (EA211 EVO) 1.5 |
|
| C439 | Crankshaft Locking Pin |
T10340
|
| C685 | Camshaft Drive Belt Tension Wrench |
T10499
T10499A
|
| C735 | Camshaft Bar - Short Pin |
T10504/1
|
| C784 | Digital Inclinometer |
1376-A
G 1376A
T10550/2/3
|
